راهنمای محاسبه ظرفیت هیتر تابشی برای فضاهای با ابعاد نامنظم

محاسبه دقیق ظرفیت هیتر تابشی برای فضاهای با ابعاد نامنظم
آخرین بروزرسانی:
برای اطمینان خاطر بیشتر و دریافت مشاوره با کارشناسان ما تماس بگیرید

انتخاب هیتر تابشی برای یک سالن مستطیلی معمولاً مسیر مشخصی دارد، اما وقتی فضای موردنظر L شکل، چندبخشی یا پر از تجهیزات و موانع باشد، محاسبه ظرفیت به دقت بیشتری نیاز پیدا می‌کند. محاسبه دقیق ظرفیت هیتر تابشی برای فضاهای با ابعاد نامنظم کمک می‌کند نیاز گرمایشی هر قسمت جداگانه بررسی شده و محل قرارگیری تجهیزات نیز در نظر گرفته شود. در ادامه، روش تقسیم‌بندی چنین فضاهایی، تأثیر موانع بر پخش حرارت و یک مثال عملی از محاسبه ظرفیت برای سالن L شکل را بررسی می‌کنیم تا انتخاب هیتر با دیدی دقیق‌تر انجام گیرد.

چرا فرمول‌های ساده محاسبه ظرفیت برای فضاهای نامنظم کافی نیست؟

برای برآورد اولیه ظرفیت هیتر تابشی، گاهی از فرمول‌هایی بر پایه مساحت یا حجم فضا استفاده می‌شود، اما این روش در سالن‌های نامنظم دقت محدودی دارد. ظرفیت موردنیاز سیستم گرمایشی به عواملی مانند میزان عایق‌کاری، جنس و مساحت سطوح پیرامونی، دمای طراحی داخل و خارج، نفوذ هوا و مقدار اتلاف حرارت ساختمان وابسته است. بنابراین، دو فضا با متراژ یکسان لزوماً بار حرارتی یکسانی ندارند.

در یک سالن مستطیلی، هندسه ساده‌تر است و می‌توان محل نصب و محدوده پوشش هیترها را با سهولت بیشتری بررسی کرد، اما در فضایی مانند سالنL شکل، یک هیتر نصب‌شده در بخش اصلی ممکن است نتواند بخش فرعی سالن را با همان شدت پوشش دهد. وجود ستون، دستگاه‌های صنعتی، قفسه‌ها یا سایر موانع نیز می‌تواند بخشی از مسیر تابش را مسدود کند. به همین دلیل، محاسبه ظرفیت کل سالن با یک ضریب ثابت به‌تنهایی برای تعیین تعداد و محل نصب هیترها کافی نیست؛ در ادامه باید فضا به نواحی قابل محاسبه تقسیم شود و بار حرارتی و پوشش تابشی هر قسمت جداگانه مورد بررسی قرار گیرد.

روش تقسیم فضا به بخش‌های قابل محاسبه

برای محاسبه ظرفیت هیتر تابشی در سالن‌های نامنظم، ابتدا باید شکل کلی فضا را به چند بخش ساده‌تر مانند مستطیل یا مربع تقسیم کرد. هر بخش به‌صورت جداگانه از نظر مساحت، ارتفاع سقف و شرایط محیطی بررسی شده و سپس ظرفیت موردنیاز بخش‌ها با یکدیگر جمع می‌شود. این روش برای سالن‌هایی با فرم L، U یا فضاهایی که چند قسمت با ابعاد متفاوت دارند، دقت محاسبه را بیشتر می‌کند.

پس از مشخص‌شدن مساحت هر قسمت، ظرفیت گرمایشی موردنیاز باید برای هر بخش با توجه به ارتفاع سقف، عایق‌بندی، تعداد درها و پنجره‌ها و شرایط آب‌وهوایی تعیین شود. در نهایت ظرفیت بخش‌ها با هم جمع شده و ظرفیت تقریبی کل سامانه به دست می‌آید. اگر یکی از قسمت‌های سالن شرایط متفاوتی داشته باشد، بهتر است ضریب محاسبه همان بخش نیز جداگانه در نظر گرفته شود.

تأثیر موانع و تجهیزات داخل فضا بر پخش حرارت

تأثیر موانع و تجهیزات داخل فضا بر پخش حرارت

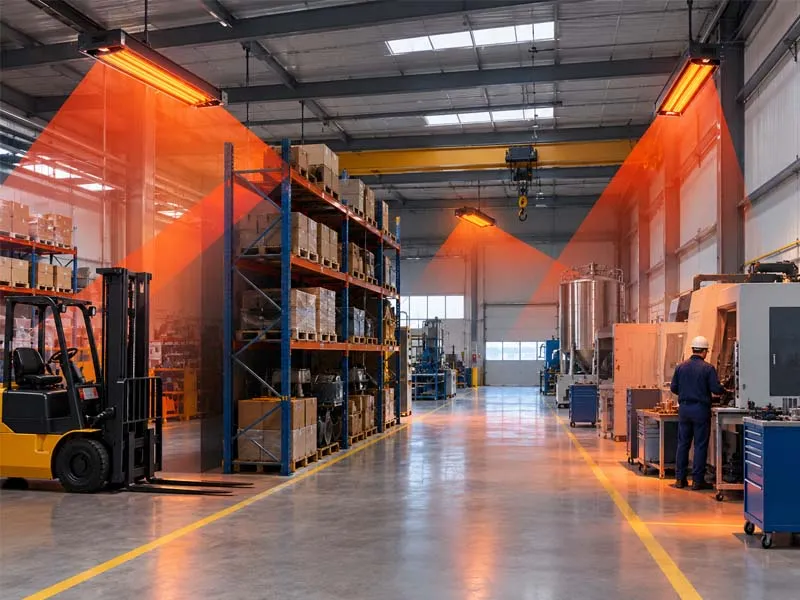

در نصب هیتر تابشی، محل قرارگیری تجهیزات و موانع داخل سالن اهمیت زیادی دارد؛ چون گرما به‌صورت مستقیم به سطوح، افراد و تجهیزات در محدوده تابش می‌رسد. دستگاه‌هایی مانند قفسه‌های بلند، جرثقیل سقفی، ماشین‌آلات، مخازن یا پارتیشن‌ها ممکن است بخشی از مسیر تابش را مسدود کنند و باعث شوند بعضی نقاط سالن گرمای کمتری دریافت کنند.

برای مثال، اگر یک ردیف قفسه بلند بین هیتر و محل حضور کارکنان قرار گرفته باشد، بخشی از تابش به قفسه برخورد می‌کند و ناحیه پشت آن از تابش مستقیم کمتری بهره می‌برد. در چنین شرایطی، صرفاً افزایش ظرفیت هیتر همیشه راه‌حل مناسبی نبوده و ممکن است جابه‌جایی محل نصب یا استفاده از چند هیتر با آرایش و جانمایی مناسب، پوشش حرارتی بهتری ایجاد کند.

در محاسبه ظرفیت برای سالن‌های دارای تجهیزات، بهتر است ارتفاع و ابعاد موانع، محل قرارگیری تجهیزات، مسیر تابش و نقاطی که نیاز بیشتری به گرمایش دارند روی نقشه مشخص شده، سپس تعداد و موقعیت هیترها بر اساس پوشش واقعی فضا تعیین شود. به این ترتیب، ظرفیت محاسبه‌شده با نحوه توزیع گرما در سالن هماهنگ‌تر خواهد بود.

مثال عملی محاسبه برای یک سالن L شکل

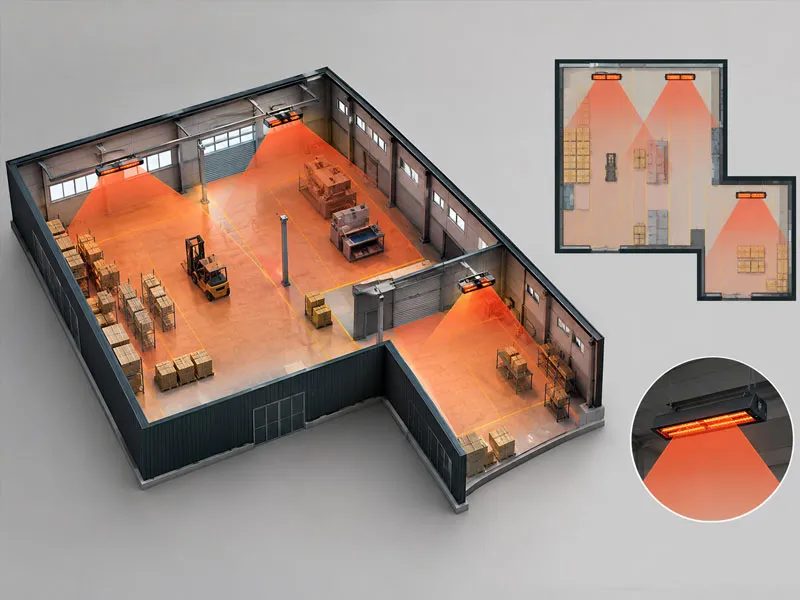

ظرفیت هیتر تابشی برای سالن L شکل

برای درک روش محاسبه، یک سالن صنعتیL شکل را در نظر بگیریم که قرار است با هیتر تابشی گازسوز گرم شود. فرض کنیم بخش اصلی سالن 12 متر طول و 8 متر عرض داشته باشد و یک قسمت جانبی با ابعاد 6×4 متر به آن متصل باشد. بنابراین مساحت کل سالن برابر است با:

مساحت بخش اول: 12 × 8 = 96

مساحت بخش دوم: 6 × 4 = 24

مساحت کل: 96 + 24 = 120

در این مثال فرض می‌کنیم بار حرارتی موردنیاز، پس از درنظرگرفتن ارتفاع سالن، عایق‌کاری، دمای طرح بیرون، دمای مطلوب داخل و اتلاف حرارت از پوسته ساختمان، برای بخش اول 100 وات به ازای هر مترمربع و برای بخش دوم 120 وات به ازای هر مترمربع برآورد شده است. تفاوت این دو مقدار به شرایط متفاوت بخش جانبی، مانند سطوح خارجی بیشتر یا نفوذ هوای بالاتر، مربوط می‌شود.

بنابراین بار حرارتی بخش اول برابر است با: وات96 × 100 = 9600

و برای بخش دوم: وات24 × 120 = 2880

در نتیجه بار حرارتی تقریبی کل سالن به 12.48 کیلووات می‌رسد.

در هیتر تابشی، همین عدد به‌تنهایی برای تعیین تعداد و محل نصب دستگاه کافی نیست. هیترهای مادون قرمز یک میدان تابشی جهت‌دار ایجاد می‌کنند و شکل بازتابنده و الگوی تابش دستگاه نیز روی نحوه توزیع انرژی اثر دارد. بنابراین، اگر مثلاً یک هیتر 12 کیلوواتی را در مرکز بخش بزرگ سالن نصب کنیم، لزوماً گرمای آن به شکل یکنواخت به قسمت باریک‌تر سالن ال‌شکل نمی‌رسد.

برای نمونه، اگر ظرفیت حرارتی مفید هر هیتر انتخابی 6 کیلووات باشد، از نظر مجموع بار حرارتی حداقل سه دستگاه برای تأمین حدود 12.48 کیلووات موردنیاز خواهند بود. در چیدمان عملی، می‌توان دو هیتر را در بخش 96 مترمربعی و یک هیتر را در قسمت 24 مترمربعی قرار داد تا هر دو ناحیه میدان تابشی مستقل‌تری داشته باشند. محل دقیق نصب باید بر اساس ارتفاع سقف، محدوده پوشش اعلام‌شده توسط سازنده، زاویه تابش و فاصله هیتر تا سطوح موردنظر تعیین شود. سازندگان نیز معمولاً اطلاعات مربوط به الگوی شار حرارتی و عملکرد بازتابنده را ارائه می‌کنند.

نکته مهم این مثال آن است که 12.48 کیلووات، ظرفیت محاسباتی اولیه برای بار حرارتی سالن است. در پروژه واقعی، مشخصات خود دستگاه، راندمان، الگوی تابش و شرایط نصب باید با بار حرارتی محاسبه‌شده تطبیق داده شود. برای این تطبیق، ظرفیت و طول مدل‌های هیتر تابشی لوله‌ای را کنار نتیجه محاسبه بگذارید؛ در بخش‌های طویل سالن معمولاً مدل‌های خطی و در بخش‌های کوتاه‌تر مدل‌های U شکل پوشش بهتری ایجاد می‌کنند.

وقتی بخش‌های سالن ضریب بار حرارتی متفاوت دارند، چه عواملی را جداگانه بررسی کنیم؟

در مثال سالن L شکل، برای بخش اصلی 100 وات و برای بخش جانبی 120 وات به ازای هر مترمربع در نظر گرفته شد. این اختلاف به‌خاطر شرایط متفاوت همان بخش است، نه به‌خاطر اختلاف متراژ. اگر برای همه قسمت‌ها یک ضریب ثابت گذاشته شود، ممکن است بخش سردتر یا بازتر کمتر از نیاز واقعی ظرفیت بگیرد. بهتر است قبل از جمع‌کردن بارها، عوامل زیر را برای هر ناحیه جداگانه مرور کنید.

عاملچرا روی ظرفیت همان بخش اثر می‌گذارد
عایق‌کاری سقف و دیوارهامیزان اتلاف حرارت از پوسته ساختمان را کم یا زیاد می‌کند
ارتفاع سقفروی بار حرارتی بخش و فاصله نصب هیتر تا سطح کار اثر دارد
تعداد و ابعاد درها و پنجره‌هااتلاف حرارت و ورود هوای بیرون را افزایش می‌دهد
مساحت سطوح خارجیدر مثال، یکی از دلایل بالاتر بودن ضریب بخش جانبی است
نفوذ هوا و بازشوهای پرترددبار حرارتی بخش را نسبت به قسمت داخلی‌تر بالا می‌برد
دمای طرح بیرون و دمای مطلوب داخلاختلاف دما، بار حرارتی محاسبه‌شده برای همان ناحیه را تغییر می‌دهد

اگر عایق سقف یا دیوارهای یک قسمت ضعیف‌تر باشد، همان قسمت معمولاً به ضریب بالاتری نیاز دارد. برای بررسی دقیق‌تر این موضوع، مطلب تأثیر طراحی سقف و نوع عایق‌کاری را بخوانید. بعد از تعیین ضریب هر بخش، بارها را جمع کنید؛ این مجموع، ظرفیت تقریبی کل سامانه است، نه الزاماً ظرفیت یک دستگاه واحد.

قبل از نهایی‌کردن ظرفیت محاسبه‌شده، نتیجه را چطور با شرایط نصب تطبیق دهیم؟

عدد به‌دست‌آمده از محاسبه، ظرفیت حرارتی اولیه سالن است. در پروژه واقعی باید این عدد با مشخصات دستگاه، راندمان، الگوی تابش و شرایط نصب هماهنگ شود. هیتر تابشی میدان حرارتی جهت‌دار ایجاد می‌کند؛ بنابراین صرف برابر بودن مجموع کیلووات دستگاه‌ها با بار محاسبه‌شده، پوشش یکنواخت همه قسمت‌های سالن نامنظم را تضمین نمی‌کند.

پیش از سفارش، بهتر است روی نقشه سالن این موارد را مشخص کنید: محل حضور کارکنان و نقاطی که نیاز بیشتری به گرمایش دارند، ارتفاع و ابعاد موانع، مسیر تابش هر هیتر، و محدوده پوشش اعلام‌شده توسط سازنده. اگر مانعی مانند قفسه یا ماشین‌آلات مسیر تابش را قطع می‌کند، به‌جای بالا بردن صرف ظرفیت، محل نصب را اصلاح کنید یا از چند هیتر با میدان تابشی مستقل استفاده کنید. در مثال 12.48 کیلوواتی، انتخاب سه دستگاه با ظرفیت مفید 6 کیلووات و قرار دادن دو دستگاه در بخش 96 مترمربعی و یک دستگاه در بخش 24 مترمربعی، با همین منطق انجام شد.

سوالات متداول

  • آیا ظرفیت هیتر برای سالن L شکل جداگانه محاسبه می‌شود؟

بله، بهتر است هر بخش به‌صورت جداگانه محاسبه و سپس ظرفیت‌ها با هم جمع شوند.

  • آیا مساحت سالن برای تعیین ظرفیت هیتر کافی است؟

خیر، ارتفاع سقف، عایق‌بندی، درها و پنجره‌ها، شرایط آب‌وهوایی و موانع داخل سالن نیز اهمیت دارند.

  • برای سالن‌های نامنظم، محاسبه ظرفیت هیتر را چطور دقیق‌تر انجام دهیم؟

فضا را به چند بخش ساده تقسیم کنید، نیاز گرمایشی هر بخش را جداگانه محاسبه کرده و سپس ظرفیت‌ها را با توجه به موانع و شرایط محیطی جمع‌بندی کنید.

  • آیا برای ظرفیت محاسبه‌شده حتماً باید یک هیتر با همان ظرفیت نصب شود؟

خیر، می‌توان از چند هیتر با ظرفیت‌های مناسب استفاده کرد. تعداد و محل نصب به ابعاد، شکل سالن و نحوه پخش تابش در فضا بستگی دارد.

  • آیا تجهیزات داخل سالن روی انتخاب هیتر تأثیر دارند؟

بله. تجهیزات و موانع بلند ممکن است مسیر تابش را محدود کنند و روی تعداد و محل نصب هیترها اثر بگذارند.
