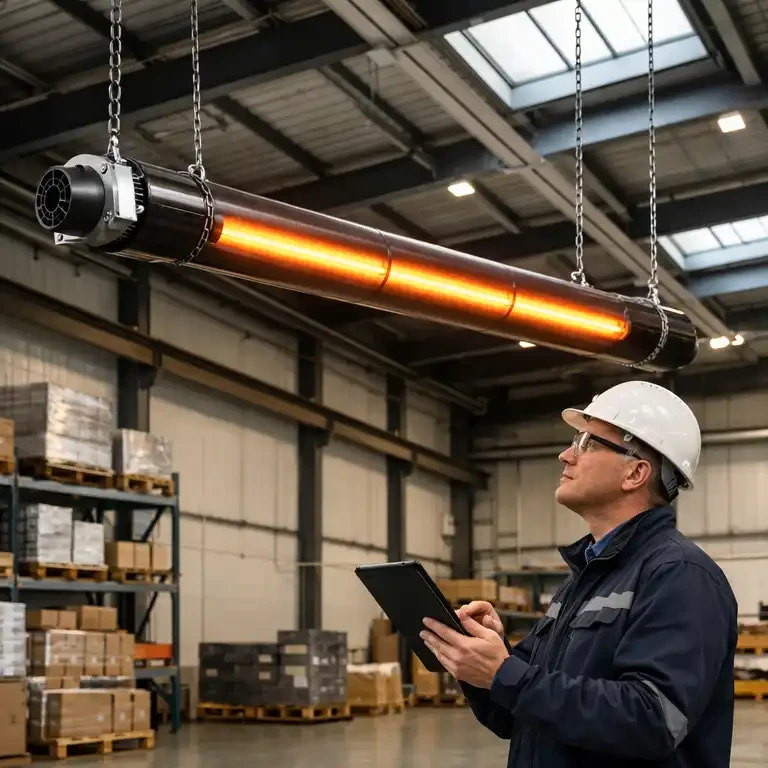

بهترین ارتفاع نصب هیتر تابشی لوله‌ای: راهنمای مهندسی برای حداکثر راندمان

برای طراحی و راه‌اندازی سیستم‌های گرمایشی صنعتی و نیمه‌صنعتی، انتخاب نوع هیتر اهمیت بالایی دارد، اما برای استفاده بهینه و مناسب نحوه نصب و چیدمان آن‌ها در فضای مورد نظر بسیار حیاتی است. هیترهای تابشی لوله‌ای به دلیل کارایی بالا، صرفه انرژی و قابلیت استفاده در فضاهایی با ارتفاع بلند، گزینه‌ای محبوب در سوله‌ها، کارخانه‌ها و گلخانه‌ها به حساب می‌آید. نکته قابل توجه این است که سیستم‌های هیتر تابشی تنها زمانی به عملکرد مطلوب خود می‌رسند که با اصول مهندسی دقیق نصب شوند. یکی از مهم‌ترین پارامترهای نصب، فاصله عمودی دستگاه از سطح کف کاربری است. در این مقاله به بررسی دقیق فاکتورهای موثر بر این فاصله می‌پردازیم تا پاسخ این سوال را بیابیم که بهترین ارتفاع برای نصب هیتر تابشی لوله‌ای چقدر است و چگونه می‌توان با رعایت استانداردها، حداکثر بازدهی حرارتی را به دست آورد، پس تا انتها با ما همراه شوید.

چرا ارتفاع نصب در سیستم‌های تابشی حیاتی است؟

تعیین ارتفاع صحیح برای نصب هیترهای تابشی، تاثیر مستقیمی بر بازدهی انرژی، آسایش حرارتی افراد و حتی طول عمر تجهیزات دارد. چراکه هیترهای تابشی برخلاف سیستم‌های گرمایشی جابه‌جاکننده که هوا را گرم می‌کنند، انرژی را به صورت اشعه مادون قرمز منتقل کرده و به‌صورت مستقیم بر روی اجسام و افراد تابیده و آن‌ها را گرم می‌کنند. این موضوع باعث شده است که ارتفاع صحیح نصب اهمیت بسیار بالایی داشته و بر موارد مهمی تاثیرگذار باشد.

مفهوم مخروط پرتاب گرما و زاویه تابش

برای درک بهتر عملکرد هیتر تابشی، باید تصویر کنید که گرما از دستگاه به صورت یک مخروط رو به پایین منتقل می‌شود. زاویه باز شدن این مخروط و نحوه پخش شدن انرژی در آن، سطح تحت پوشش را تعیین می‌کند. درصورتی‌که هیتر بیش از حد بالا نصب شود، سطح مقطع مخروط گرما در کف بسیار وسیع شده و شدت انرژی در هر واحد سطحی به شدت کاهش می‌یابد، در این شرایط دیگر حس گرما منتقل نخواهد شد.

از سوی دیگر، اگر ارتفاع نصب کم باشد، مخروط گرما محدود شده و تنها بخش کوچکی از فضا گرم می‌شود، در حالی که بقیه محیط در سرما باقی می‌ماند. بنابراین، یافتن نقطه تعادل که در آن سطح پوشش مناسب با شدت حرارت مطلوب ترکیب شود، اهمیت بالایی در گرمای مطلوب سیستم خواهد داشت.

رابطه معکوس فاصله با شدت حرارت (قانون مربع معکوس)

یکی دیگر از اصول بنیادین در فیزیک که در نصب هیترهای تابشی در نظر گرفته می‌شود، قانون مربع معکوس است. بر اساس این قانون، شدت تابش یا همان شدت گرما با مجذور فاصله از منبع رابطه عکس دارد. به بیان ساده‌تر، درصورتی‌که فاصله هیتر از سطح زمین را دو برابر کنید، شدت گرما در آن نقطه به یک‌چهارم کاهش می‌یابد.

این قانون نشان می‌دهد که درصورت ایجاد تغییرات جزئی در ارتفاع نصب، می‌تواند تاثیر بسیار زیادی در دمای کف کارگاه ایجاد شود. در همین راستا، مهندسان بایستی محاسبه ‌کنند که در چه ارتفاعی، انرژی تابشی به‌صورت مناسبی منتقل شده و  به‌قدری متمرکز است که گرمای مطلوب را فراهم می‌کند و انتقال به‌حدی پراکنده نیست که گرما انتقال یافته بی‌فایده باشد.

استانداردهای ارتفاع بر اساس ظرفیت حرارتی دستگاه

ازآن‌جایی‌که هیترهای تابشی لوله‌ای در مدل‌ها و ظرفیت‌های متنوعی تولید می‌شوند، بدون شک یک هیتر کوچک برای یک فضای محدود نمی‌تواند در ارتفاع‌های زیاد کارایی لازم را داشته باشد و برعکس، یک هیتر صنعتی قدرتمند درصورت نصب در ارتفاع پایین، باعث ناراحتی ساکنین خواهد شد. بنابراین، ظرفیت حرارتی دستگاه که معمولاً بر حسب کیلووات یا کیلوکالری سنجیده می‌شود و طول لوله هیتر، فاکتورهای بسیار مهم و اصلی در تعیین‌ ارتفاع صحیح هستند.

ارتفاع بهینه برای مدل‌های کم‌ظرفیت (تک‌مشعل کوتاه)

مدل‌های کم‌ظرفیت یا هیترهای تابشی کوتاه، معمولاً قابل استفاده در فضاهایی با سقف کوتاه‌تر بوده و یا برای گرمایش نقطه‌ای به‌کار گرفته می‌شوند. این دستگاه‌ها دارای طول لوله کمتری بوده و توان خروجی آن‌ها نسبت به مدل‌های صنعتی سنگین بسیار پایین‌تر است.

برای این دسته از هیترها، بهترین ارتفاع نصب به‌صورت استاندارد، بین ۳ تا ۴ متر از سطح کف در نظر گرفته می‌شود. در این ارتفاع، مخروط تابش به خوبی روی محیط‌های کوچک قرار گرفته و گرمای متمرکز و کافی را فراهم می‌کند، بدون اینکه فضای بالای سر به‌صورت بیهوده گرم شود.

حداقل و حداکثر ارتفاع برای مدل‌های صنعتی بلند (U-Type)

در سوله‌های بزرگ، کارخانجات و  محیط‌های تولیدی با ارتفاع سقف بالا، از هیترهای تابشی مدل U-Type یا مدل‌های بلند با ظرفیت بالا استفاده می‌شود. این دستگاه‌ها لوله‌های طولانی‌تر و مشعل‌های قدرتمندتری دارند که می‌توانند انرژی را تا ارتفاع‌های زیاد پرتاب کنند. برای این مدل‌ها، ارتفاع نصبی معمولاً بین ۶ تا ۱۲ متر متغیر در نظر گرفته می‌شود.

حداقل ارتفاع نصب برای این دستگاه‌ها باید به گونه‌ای باشد که احساس گرما در زیر آن‌ها بیش از حد آزاردهنده نبوده و خطر سوختگی بر اثر تماس وجود نداشته باشد (معمولاً بالای ۴.۵ متر). حداکثر ارتفاع نیز محدود به توان پرتاب مشعل در نظر گرفته می‌شود؛ به این معنا که اگر هیتر را بالاتر از توان پرتاب خود نصب کنید، بخش عمده‌ای از انرژی در هوا هدر رفته و هرگز به کف آن نمی‌رسد.

جدول استاندارد: رابطه متراژ لوله با ارتفاع پیشنهادی

برای راحتی فرآیند طراحی و نصب، مهندسان تاسیسات از جدول‌های استانداردی استفاده می‌شود که بر اساس طول لوله هیتر و توان حرارتی، ارتفاع پیشنهادی را مشخص می‌کند. در این بخش یک راهنمای کلی ارائه شده است تا بتوانید به‌راحتی فاصله استاندارد را متوجه شوید.

قابل توجه است که این اعداد به‌صورت کلی آورده شده‌اند و لازم است همیشه دفترچه راهنمای سازنده و شرایط محیطی خاص (مانند عایق‌بندی سقف) را در نظر قرار دهید و سپس اقدام به نصب کنید.

تاثیر کاربری محیط بر تعیین ارتفاع

علاوه بر مشخصات فنی هیتر، نوع فعالیت و کاربری فضا نقش بسیار تعیین‌کننده‌ای در تنظیم ارتفاع نصب دارد. گرمایش مناسب بایستی باعث ایجاد آسایش برای انسان یا شرایط ایده‌آل برای فرآیند تولید باشد و این شرایط در هر محیط به‌صورت متفاوتی تعریف می‌شود. در ادامه به برخی از کاربری‌های مختلف اشاره کرده‌ایم:

سوله‌های صنعتی و انبارها: اولویت پوشش حداکثری مساحت

در فضاهایی مانند انبارهای کالا یا سوله‌های مونتاژ که هدف گرم کردن کل سطح زمین است، ارتفاع نصب باید به‌صورتی تنظیم شود که گرما به‌طور یکسان همه‌جا پخش شده و هیچ نقطه سردی باقی نماند. در این محیط‌ها، معمولاً از ارتفاع‌های بالاتر (نزدیک به حداکثر مجاز دستگاه) استفاده می‌شود تا بتوان با تعداد کمتر هیتر، مساحت بیشتری را پوشش داد.

البته باید توجه داشت که در انبارهایی که کالاها را تا ارتفاع زیاد مانند قفسه‌بندی بلند می‌چینند، هیترها باید بالاتر از بالاترین نقطه انبارش نصب شوند تا گرمای مستقیم آسیبی به بسته‌بندی‌ها یا مواد حساس نرساند.

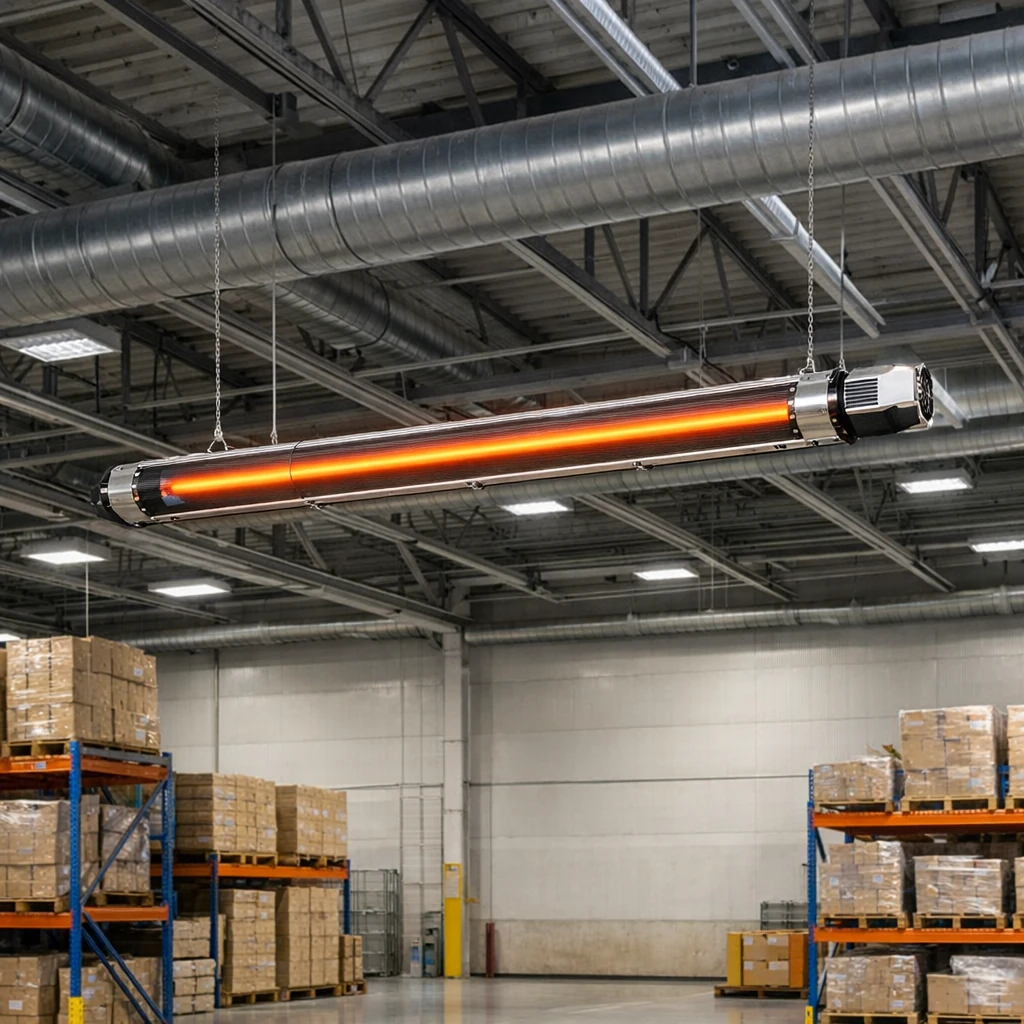

تعمیرگاه‌ها و خطوط تولید: در نظر گرفتن ارتفاع تجهیزات

در تعمیرگاه‌های خودرو یا خطوط تولیدی که دارای تجهیزات بلند هستند، مهم‌ترین مشکل برخورد دستگاه‌ها با یکدیگر به خاطر ارتفاع است. برای مثال، در تعمیرگاهی که از جک‌های بالابر دو ستونه یا چهار ستونه استفاده می‌شود، ارتفاع نهایی بالابر خودرو ممکن است به ۳.۵ تا ۴ متر برسد. در این حالت، اگر هیتر تابشی در ارتفاع ۳.۵ متری نصب شود، هنگام بالا بردن خودرو، خطر برخورد با هیتر و در نتیجه ایجاد خسارت جانی و مالی وجود دارد.

بنابراین، در چنین محیط‌هایی ارتفاع نصب بایستی با در نظر گرفتن ارتفاع نهایی تجهیزات هنگام کار به اضافه یک فاصله ایمن (حداقل ۵۰ سانتی‌متر) تعیین شود. این کار ممکن است نیازمند استفاده از هیترهای با توان پرتاب بالاتر باشد تا بتوانند از آن ارتفاع ایمن، گرمای لازم را به کف کارگاه برسانند.

گلخانه‌ها و مرغداری‌ها: حساسیت به فاصله مستقیم شعله با گیاه یا طیور

گلخانه‌ها و مرغداری‌ها حساس‌ترین محیط‌ها برای انتخاب صحیح ارتقاع نصب هیترهای تابشی هستند. در گلخانه‌ها، تابش مستقیم و شدید حرارت نزدیک به گیاهان می‌تواند باعث سوختن برگ‌ها شود. از طرفی، نیاز به رطوبت نسبی بالا در گلخانه‌ها به این معنی است که هیتر نباید آنقدر پایین باشد که رطوبت اطراف خود را کاملاً خشک کند. معمولاً در گلخانه‌ها ارتفاع نصب بالاتر از حد معمول در نظر گرفته می‌شود تا گرما به صورت ملایم‌تر و مناسب‌تر به گیاهان برسد.

در مرغداری‌ها نیز، جوجه‌ها یا پرندگان در برابر گرما بسیار حساس هستند. اگر هیتر خیلی پایین باشد، پرندگان دچار تنش حرارتی شده و ممکن است تلفات داشته باشند. اگر ارتقاع نصب خیلی بالا در نظر گرفته شود، بستر پرورش گرم نشده و رشد پرندگان مختل می‌شود. بنابراین، ارتفاع نصب در این محیط‌ها با دقت سانتی‌متری و بر اساس سن و نوع پرنده محاسبه خواهد شد. برای آشنایی بیشتر با نحوه طراحی و استفاده از این سیستم در سالن‌های پرورش طیور، مقاله «راهنمای کامل گرمایش تابشی در مرغداری؛ کلید سلامت و رشد جوجه‌ها» را بخوانید.

فواصل ایمنی مجاز

علاوه بر بازدهی مناسب حرارتی، ایمنی نیز از مهمترین معیارها در نصب هر سیستم گرمایشی به حساب می‌آید. هیترهای تابشی لوله‌ای به ویژه در ناحیه لوله‌های خود دمای سطحی بسیار بالایی تولید می‌کنند و اگر فاصله‌های ایمنی به درستی رعایت نشود، این موضوع می‌تواند خطرات جدی مانند آتش‌سوزی یا بروز حوادث ناگوار و تلخ را به دنبال داشته باشد.

حداقل فاصله از سقف و دیوارهای جانبی

هیترهای تابشی معمولاً در ارتفاع بالا و به سمت سقف نصب می‌شوند، اما خود بدنه دستگاه نیز در حین کار داغ شده و برای خروج صحیح گازهای ناشی از احتراق به تهویه مناسب نیاز دارد. به همین دلیل، باید فاصله کافی و استانداردی بین بالای هیتر و سقف اصلی یا سقف کاذب وجود داشته باشد تا جریان هوای لازم برای احتراق کامل و خروج دود قطع نشده و همچنین گرمای متمرکز و شدید باعث آسیب رساندن به عایق‌های سقف نشود.

این فاصله ایمن معمولاً بسته به مدل و نوع دستگاه، حدود ۳۰ تا ۵۰ سانتی‌متر در نظر گرفته می‌شود. علاوه بر این، در مواردی که نصب به صورت دیواری است یا در نزدیکی ستون‌ها انجام می‌شود به‌دلیل عدم آسیب به ساختار اصلی ساختمان بر اثر تابش حرارتی مستقیم، رعایت فاصله جانبی مناسب ضروری است.

فاصله مجاز از مواد اشتعال‌زا (پارچه، پلاستیک، چوب)

مهم‌ترین و اصلی‌ترین قانون در ایمنی، حفظ فاصله مناسب با هر نوع ماده قابل اشتعال است. در محیط‌هایی مانند کارگاه‌های نجاری، انبارهای پارچه، کارخانه‌های پلاستیک‌سازی و هر مکان دیگری که مواد قابل اشتعال در آن وجود دارد، ارتفاع نصب هیتر باید به دقت تنظیم شود تا هیچ‌گونه ماده اشتعال‌زا در مسیر مستقیم تابش گرما و در نزدیکی هیتر قرار نگیرد.

استانداردهای ایمنی معمولاً فاصله‌های افقی و عمودی مشخص و دقیقی را نسبت به مواد اشتعال‌زا تعیین می‌کنند که رعایت دقیق آن‌ها الزامی است. همچنین، استفاده از سپرهای محافظ یا رفلکتورها در جهت‌دهی بهتر گرما و جلوگیری از تابش مستقیم به سمت مواد خطرناک بسیار موثر خواهد بود.

جمع‌بندی

در نهایت، جهت پاسخ به سوال بهترین ارتفاع برای نصب هیتر تابشی لوله‌ای چقدر است می‌توان گفت که پارامترهای متعددی از جمله توان حرارتی هیتر، اصول قانون مربع معکوس، نوع کاربری محیط و ضرورت‌های ایمنی نقش مهمی در تعیین ارتفاع صحیح دارند. توجه به این نکات علاوه‌بر کاهش هزینه‌های انرژی، تاثیر مستقیمی در افزایش عمر مفید دستگاه و ایجاد فضایی امن برای فعالیت دارد. از این رو، پیشنهاد می‌شود در پروژه‌های صنعتی با ابعاد بزرگ، حتماً با بهره‌گیری از تجربه کارشناسان طراحی دقیق و اصولی را در اولویت قرار دهید. در صورت نیاز به مشاوره تخصصی در زمینه انتخاب و نصب سیستم‌های گرمایش تابشی، می‌توانید از خدمات و محصولات گرمایش تابشی گرما صنعت نیز دیدن کنید.
