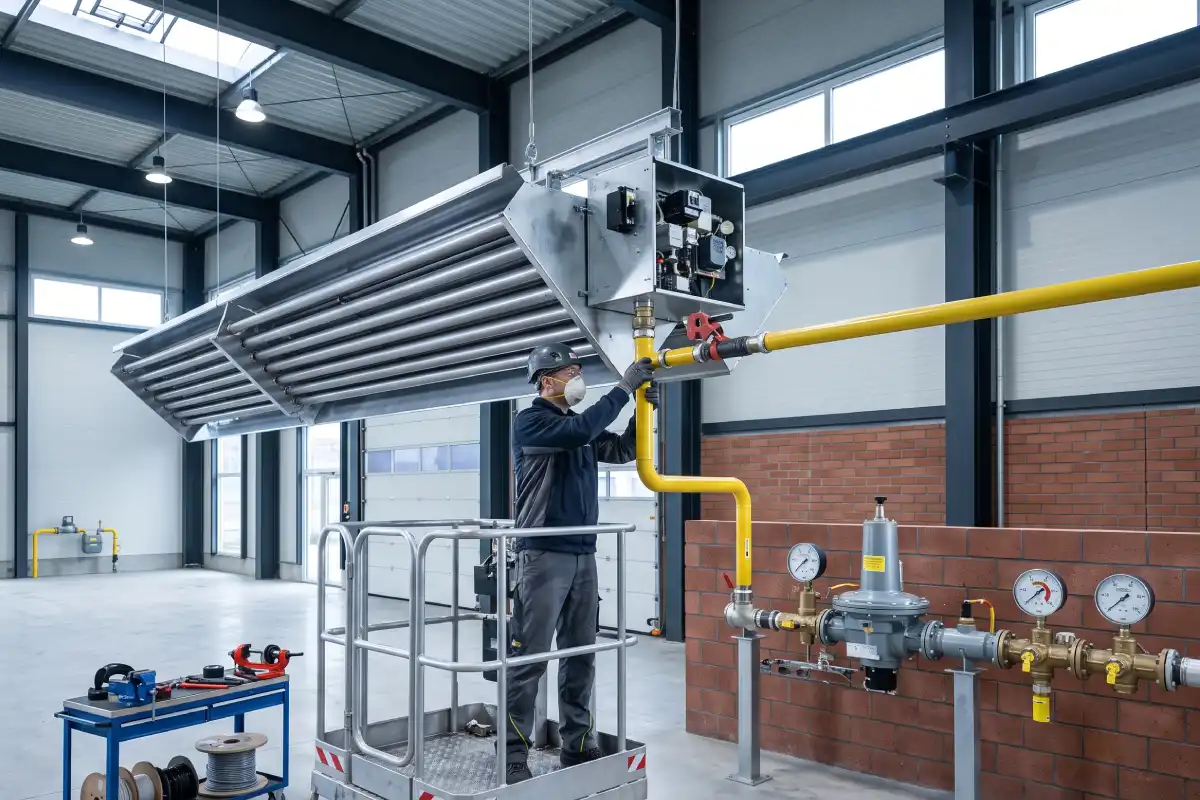

لولهکشی گاز برای نصب هیتر تابشی یکی از حساسترین مراحل راهاندازی این دستگاهها است. هیتر تابشی برخلاف بخاری معمولی مستقیماً گاز را میسوزاند و ظرفیت مصرف بالاتری دارد. به همین دلیل، انتخاب قطر لوله، مسیر مناسب و رعایت فاصله ایمنی از منابع جرقه باید بر اساس شرایط واقعی ساختمان و مطابق مبحث هفدهم مقررات ملی ساختمان انجام شود. این راهنما اصول کلی، ایمنی و اشتباهات رایج را مرور میکند.
اصول کلی لولهکشی گاز برای هیترهای تابشی
لولهکشی گاز باید متناسب با ظرفیت حرارتی هیتر، طول مسیر و تعداد اتصالات انتخاب شود. قطر لوله نیز نیازمند انتخابی دقیق برای جلوگیری از افت فشار و اختلال در عملکرد دستگاه است. همچنین، مسیر اجرا باید تا حد امکان کوتاه و بدون خمها و انشعابات غیرضروری باشد.
در لولهکشی گاز برای نصب هیتر تابشی، رعایت فاصله ایمن از سیمکشی برق و منابع جرقه اهمیت زیادی دارد. علاوه بر این، محل نصب دستگاه و شرایط محیطی باید در طراحی مسیر در نظر گرفته شود تا سیستم گازرسانی ایمن، پایدار و قابل بازرسی باشد.
فشار گاز و قطر مناسب لوله
فشار گاز، نیرویی است که جریان گاز را در مسیر لولهکشی به حرکت درمیآورد. فشاری که پس از رگولاتور وارد لولهکشی داخلی میشود، با توجه به تنظیم رگولاتور و الزامات شبکه گاز مشخص شده و باید با فشار کاری موردنیاز هیتر تابشی، مطابق دفترچه دستگاه، هماهنگ باشد. گاز در طول مسیر به دلیل اصطکاک داخل لوله و مقاومت زانوها و اتصالات، بخشی از فشار خود را از دست میدهد. اگر این افت بیش از حد مجاز باشد، فشار گاز در ورودی هیتر کاهش یافته و ممکن است عملکرد صحیح مشعل و فرایند احتراق را مختل کند.
قطر لوله برای کنترل همین افت فشار انتخاب میشود. برای محاسبه سایز مناسب لوله، طبق مبحث هفدهم مقررات ملی ساختمان عمل میکنیم:
- ابتدا پیدا کردن طولانیترین مسیر: از محل ورود گاز به ساختمان، مسیر لولهکشی را تا دورترین وسیله گازسوز دنبال میکنیم. طول این مسیر، مبنای محاسبات قرار میگیرد. اگر دو مسیر طول یکسانی داشته باشند، مسیری که وسایل گازسوز بیشتری دارد، مبنا خواهد بود.
- تقسیم مسیر به قسمتهای مختلف: مثلاً یک لوله اصلی از رگولاتور خارج میشود و در ادامه به چند انشعاب میرسد. هر بخش باید جداگانه مورد بررسی قرار گیرد؛ چراکه مقدار گازی که از لوله اصلی عبور میکند با مقدار گاز موردنیاز یک انشعاب یا یک هیتر یکسان نیست.
- مصرف گاز هر قسمت را مشخص میکنیم: برای هر بخش باید بدانیم چه مقدار گاز از آن عبور خواهد کرد. در یک مسیر که چند هیتر تابشی به آن متصل هستند، مصرف همه هیترهای پاییندست آن بخش برای محاسبه در نظر گرفته میشود.
- تطبیق مقدار مصرف با جدول ۱۷-۴-۱۰: حال طول مبنا و مقدار مصرف مشخص شده است. این مقادیر را در جدول پیدا میکنیم. اگر عدد دقیق مصرف در جدول وجود نداشته باشد، عدد بزرگتر بعدی ملاک قرار میگیرد.
- قطر لوله را از جدول انتخاب میکنیم: در نهایت، از ستون مربوط به طول مسیر و ردیف مربوط به مصرف گاز، به قطر مناسب لوله میرسیم. به همین دلیل ممکن است لوله اصلی قطر بیشتری داشته باشد و هرچه به سمت انشعابهای کممصرفتر و هیترها پیش میرویم، قطر لوله کاهش پیدا کند.
گاز و اجزای ایمنی
رگولاتور گاز وظیفه تنظیم و کاهش فشار گاز ورودی به ساختمان را بر عهده دارد تا گاز با فشار مناسب و ایمن به لولهکشی داخلی و هیتر تابشی برسد. این قطعه نقش مهمی در پایداری عملکرد سیستم دارد و تنظیم یا تعویض آن باید توسط افراد مجاز انجام شود. دستکاری رگولاتور بدون تخصص میتواند فشار گاز را از محدوده ایمن خارج کرده و خطرات جدی ایجاد کند.
در کنار رگولاتور، شیر قطع اضطراری و سیستم تشخیص شعله از مهمترین اجزای ایمنی مسیر گاز هستند. شیر قطع اضطراری باید در محلی قابلدسترسی نصب شود تا هنگام نشتی یا بروز شرایط خطرناک، امکان قطع سریع جریان گاز فراهم باشد. سیستم تشخیص شعله یا ترموکوپل نیز با خاموششدن ناخواسته شعله، جریان گاز را قطع میکند و از تجمع گاز نسوخته جلوگیری خواهد کرد.
نکات ایمنی حین لولهکشی
رعایت نکات ایمنی در لولهکشی گاز برای نصب هیتر تابشی به همان اندازهی محاسبه قطر و فشار اهمیت دارد. مهمترین نکاتی که باید در طول اجرا رعایت شوند، شامل موارد زیر هستند:
- تهویه مداوم محل کار: فضای عبور لوله و محل نصب هیتر باید در تمام مراحل اجرا تهویه داشته باشد. فضای بسته در صورت نشتی جزئی، بهسرعت غلظت گاز را بالا میبرد.
- ایزولهسازی کامل پیش از جوشکاری: هرگونه جوشکاری یا اتصال حرارتی روی لوله فلزی، تنها زمانی مجاز است که مسیر و منبع تغذیه کاملاً از گاز خالی و ایزوله شده باشد.
- تست فشار پس از هر اتصال: سلامت اتصالات باید با تست فشار استاندارد (هوا یا نیتروژن تحت فشار مشخص و پایش افت فشار در بازه زمانی معین) تایید شود.
- استفاده از کف صابون فقط بهعنوان مکمل: کف صابون برای شناسایی نشتیهای نقطهای در اتصالات مفید است، اما جایگزین تست فشار رسمی نیست.
- استقلال کامل از سیستم زمین برق: اتصال لوله گاز به بدنه فلزی ساختمان بهعنوان زمین الکتریکی ممنوع است. این دو سیستم باید کاملاً مستقل از هم اجرا شوند.
- مستندسازی هر مرحله: نتیجه تست فشار، تاریخ اجرا و تاییدیه نهایی باید توسط کارشناس یا نصاب مجاز ثبت و در پایان کار تحویل مالک شود.
اشتباهات رایج در لولهکشی گاز و پیامدهای آن
بخش بزرگی از مشکلاتی که بعدها در سیستم گازرسانی هیتر تابشی بروز میکنند، ریشه در چند خطای تکراری دارند که در نگاه اول جزئی به نظر میرسند، اما در بلندمدت به افت عملکرد، خوردگی یا حتی خطر ایمنی منجر میشوند. موارد زیر را میتوان رایجترین خطاها دانست:
- مسیردهی لوله در نقاط غیرقابلبازرسی: عبور لوله از داخل دیوار یا زیر کف بدون ایجاد نقاط بازدید، شناسایی نشتی را دشوار و پرهزینه میکند.
- استفاده از اتصالات نامناسب با نوع گاز: استفاده از اتصالاتی که با نوع گاز مصرفی سازگار نیستند، میتواند به مرور باعث خوردگی، خرابی اتصال و نشتی گاز شود.
- رعایتنکردن فاصله از منابع جرقه: عبور لوله نزدیک سیمکشی یا کنتور برق، در صورت نشتی گاز خطر جرقهزنی را افزایش میدهد.
- کاهش نقاط تست فشار: انجام تست فشار تنها در انتهای مسیر ممکن است نشتیهای جزئی در بخشهای میانی را مشخص نکند.
- استفاده از اتصالات موقت و غیراستاندارد: اتصالات موقتی که قرار است بعداً تعویض شوند، گاهی برای مدت طولانی باقی میمانند و به منبعی برای نشتی تبدیل میشوند.
چه زمانی باید از متخصص مجاز کمک بگیرید؟
حضور متخصص مجاز از مرحله طراحی مسیر لوله تا راهاندازی هیتر اهمیت دارد. بوی گاز، تغییر محل نصب هیتر، افزودن دستگاه گازسوز یا اصلاح مسیر لوله، نیازمند بررسی دوباره سیستم است. زرد یا نارنجی شدن شعله، صدای غیرعادی لوله و خاموشی مکرر هیتر نیز میتواند نشانه اختلال در فشار گاز یا احتراق باشد. در این شرایط، بررسی و رفع مشکل باید توسط کارشناس مجاز انجام شود.
چکلیست پیش از راهاندازی
لولهکشی گاز برای نصب هیتر تابشی زمانی واقعاً کامل و ایمن است که پیش از اولین روشنکردن دستگاه، این موارد یکبهیک بررسی و تایید شده باشند:
- تطابق ظرفیت حرارتی و نوع گاز هیتر با مشخصات فنی دستگاه
- محاسبه و اجرای قطر لوله متناسب با افت فشار مجاز، طبق ضوابط مبحث هفدهم
- اجرای اتصالات با مواد و روش استاندارد، بدون اتصال موقت یا غیرمجاز
- رعایت فاصله لوله و کنتور از منابع برق و اشتعال
- تطبیق رگولاتور با ظرفیت هیتر و دسترسی آسان به شیر قطع اضطراری
- تست تمام درزها و اتصالات با محلول مخصوص نشتی، بدون استفاده از شعله باز
- تامین تهویه کافی متناسب با نوع هیتر، دودکشدار یا بدون دودکش
- دریافت تاییدیه رسمی کارشناس مجاز شرکت گاز پیش از اولین روشنکردن
سوالات متداول
آیا امکان دارد لولهکشی گاز هیتر تابشی را خودم انجام دهم؟ خیر، طراحی و اجرای لولهکشی گاز باید توسط کارشناس یا نصاب مجاز شرکت گاز انجام و توسط مهندس ناظر تایید شود.
چرا هیتر تابشی به قطر لوله بزرگتری نسبت به بخاری معمولی نیاز دارد؟ چون ظرفیت حرارتی و مصرف گاز آن معمولاً بالاتر از وسایل گازسوز مشابه است و قطر لوله باید متناسب با این ظرفیت محاسبه شود تا افت فشار در محدوده مجاز بماند.
اگر بعد از نصب بوی گاز احساس کردم چه باید کرد؟ شیر قطع اضطراری را فورا ببندید، از روشن یا خاموشکردن هر کلید برقی در محل خودداری کنید، فضا را تهویه کرده و بلافاصله با شرکت گاز یا کارشناس مجاز تماس بگیرید.
تست فشار لولهکشی چه زمانی انجام میشود؟ پس از اتمام اجرای فیزیکی مسیر و پیش از اتصال نهایی به دستگاه.
